آموزش تعویض لامپ‌ و چراغ جلو پراید

آموزش تعویض لامپ‌ و چراغ جلو پراید

تعویض لامپ‌های جلو در پراید X100

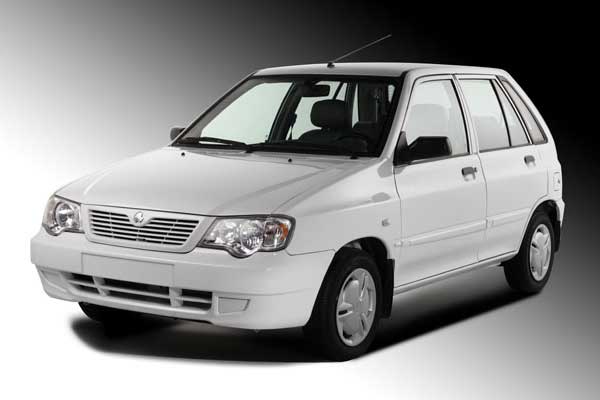

تصویر شاخص پراید

تعویض لامپ‌ها در بیشتر خودروها به سادگی صورت می‌پذیرد، ولی در بعضی از آن‌ها همانند پراید سری X100 ، برای انجام این عمل نیاز به باز کردن مجموعه‌ی چراغ جلو دارید.

تعویض لامپ در بیشتر خودروها به سادگی و با برداشتن درپوش پشت چراغ صورت می‌پذیرد، ولی در بعضی از آن‌ها همانند پراید سری X100 ، برای انجام این عمل نیاز به باز کردن مجموعه‌ی چراغ جلو دارید. البته تعویض لامپ نورپایین بدون باز کردن آن و با قدری از مکافات قابل انجام است، ولی تعویض لامپ نوربالا و چراغ‌شهری تنها با بازکردن مجموعه انجام‌پذیر است.

مرحله‌ی اول: باز کردن جلو‌پنجره

1ابتدا پیچ متصل کننده جلو‌پنجره به سینی جلو را طبق شکل باز کنید

خارهای اتصال فوقانی و تحتانی را طبق شکل با پیچ گوشتی باز کنید (چهار عدد بالا و دو عدد پایین) برای باز کردن آن‌ها با سر پیچ گوشتی دو سو را از بالا به انتهای خارها فشار وارد کنید تا آزاد شوند. برای دسترسی به دو خار پایین از دو شکاف بالای جلو‌پنجره استفاده کنیدخارهای اتصال فوقانی و تحتانی را طبق شکل با پیچ گوشتی باز کنید (چهار عدد بالا و دو عدد پایین) برای باز کردن آن‌ها با سر پیچ گوشتی دو سو از بالا به انتهای خارها فشار وارد کنید تا آزاد شوند. برای دسترسی به دو خار پایین از دو شکاف بالای جلو‌پنجره استفاده کنید

جلو‌پنجره را با احتیاط با کشیدن به سمت جلو خارج کنیدجلو‌پنجره را با احتیاط با کشیدن به سمت جلو خارج کنید

مرحله‌ی دوم: بازکردن چراغ‌جلو

به وسیله‌ی آچاربکس پیچ‌های مشخص شده را خارج نمایید و مجموعه‌ی چراغ را به بیرون بکشید. حال با برداشتن درپوش پلاستیکی از پشت چراغ و خارج کردن مجموعه‌ی لامپ و سوکت از سر جای خودشان، لامپ را از سوکت جدا کنید و لامپ جدید را جا بزنید، دقت کنید که خار لامپ و فنر به درستی در جای‌خود قرار بگیرندبه وسیله‌ی آچاربکس پیچ‌های مشخص شده را خارج نمایید و مجموعه‌ی چراغ را به بیرون بکشید. بعد از آزادکردن خارفنری، حال با برداشتن درپوش پلاستیکی از پشت چراغ و خارج کردن مجموعه‌ی لامپ و سوکت از سر جای خودشان، لامپ را از سوکت جدا کنید و لامپ جدید را جا بزنید، دقت کنید که خار لامپ و فنر به درستی در جای‌خود قرار بگیرند

منبع تصاویر: مستندات فنی سایپا
