آموزش سیم کشی برای نصب چراغ ( هدلایت و دی لایت و مه شکن و…) +عکس

آموزش سیم کشی برای نصب چراغ ( هدلایت و دی لایت و مه شکن و…) +عکس

 آموزش سیم کشی برق خودرو برای نصب چراغ , هدلایت , دی لایت , مه شکن و غیره

– خودرو برای روشن شدن نیاز به انرژی برق دارد.این انرژی برق که از نوع دی سی یا مستقیم است از باتری ۱۲ ولت ماشین تامین می شود و اتصال باتری به وسایل الکتریکی توسط سیستم سیم کشی برق خودرو انجام میشود.

– انرژی الکتریکی یا برق خودرو از پایه مثبت به طرف پایه منفی جریان پیدا می کند و در این راه از مصرف کننده های زیادی در خودرو که با برق کارمیکنند عبور میکند.

– مثبت باتری از راه جعبه فیوز یا جعبه تقسیم به مصرف کننده ها ارسال می شود و قبل از رسیدن به دستگاههای برقی از یک کلید قطع و وصل و رله عبور کرده و با یک سیم به وسیله مورد نظر میرسد که سیم برق مثبت مصرف کننده می باشد.

– منفی باتری به بدنه خودرو وصل است که کل بدنه و شاسی خودرو به منفی باتری وصل است.(بدنه خودرو برق منفی دارد).



زمانی که خودرو روشن باشد برق مورد نیاز ماشین از آلترناتور یا دینام تامین میشود و زمانی که خودرو خاموش باشد برق مورد نیاز اتومبیل از باتری تامین می شود.

آموزش سیم کشی برق خودرو

سوئیچ خودرو یا کلید روشن کننده خودرو، یک سویچ یا کلید سلکتور برق مکانیکی می باشد.

هر مرحله سوئیچ برق قسمتی از ماشین را وصل می کند و مرحله آخر که حالت فنری دارد برق استارت را وصل می کند.

این کلید دارای ۴ مرحله یا حالت می باشد:

۱- حالت خاموش که در قسمت آخر  کلید میباشد و پایینترین قسمت سوئیچ میباشد.

۲- حالت ACC یا برق فرعی خودرو که در این وضعیت دستگاههای کم مصرف مثل رادیو موتور بالابر شیشه بوق و غیره

۳- حالت IGN که با چرخاندن سوئیچ، برق به عقب پنل و چراغ های کوچک و آمپر بنزین، چراغ روغن, آب، جلو داشبورد وارد می شود.

۴- حالت استارت، که با چرخاندن سوئیچ به این قسمت، موتور ماشین شروع به کار می کند، با روشن شده ماشین، سوئیچ دوباره به وضعیت IGN می رود.

پس زمانی که صحبت از برق چراغها و لامپ های کوچک و بزرگ (هدلایت) و دی لایت می شود همگی از قسمت IGN گرفته میشود.

آموزش سیم کشی برق خودرو

انواع چراغ های ماشین:

چراغ های بیرون ماشین

• چراغ بزرگ جلو.
• چراغ  مه شکن.
• چراغ کوچک جلو.
• چراغ خطر.
• چراغ  ترمز.
• چراغ دنده عقب.
• چراغ راهنما.
• چراغ  پلاک ماشین.
• چراغ پارک (جانبی).

چراغ های درون ماشین

• چراغ سقفی.
• چراغ آمپر و پنل جلوی راننده.
• چراغ جعبه داشبورد.
• چراغ صندوق عقب.
• چراغ سقفی صندلی عقب.

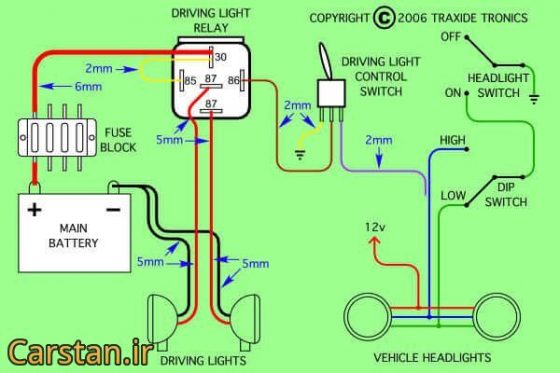

محل گرفتن برق برای نصب چراغ های مختلف:

از چراغ راهنما: برای چراغ های دیلایت راهنما دار که سه سیمه هستند و همچنین چراغ راهنمای بغل و آینه های راهنمادار استفاده می شود.

از سوئیچ: زمانیکه میخواهیم  بلافاصله بعد از روشن کردن خودرو چراغ روشن شود استفاده می شود.

از این قسمت فقط برای چراغ های کم مصرف میتوان استفاده کرد زیرا کنتاکتهای سوئیچ نمیتوانند جریان های زیاد را تحمل کنند و خراب میشوند بنابراین برای چراغ های پر مصرف از رله استفاده میکنیم.

از چراغ کوچک: چراغ کوچک نیز به قسمت IGN سوئیچ وصل است با این تفاوت که سوئیچ به رله فرمان میدهد و برق چراغ کوچک از رله گرفته میشود.

از دنده عقب: برای چراغ دنده عقب یا آلارم دنده عقب و دوربین و سنسور دنده عقب از این قسمت استفاده می شود.

زمانیکه دنده را در وضعیت عقب قرار می دهیم یک میکرو سوئیچ که به آن وصل است برق را به رله وصل می کند که بسته به موقعیت استفاده میتوان از رله یا خود چراغ دنده عقب برق گرفت.
