راهنمای تصویری باز کردن دریچه گاز پژو،سمند وجنتو

راهنمای تصویری باز کردن دریچه گاز پژو،سمند وجنتو

آموزش تصویری پیاده و سوار کردن محفظه دریچه گاز، ریل سوخت، حسگرها و عملگرهای الکترونیکی موتور خودرو پژو ۴۰۵

نتیجه تصویری برای باز کردن دریچه گاز

از سری آموزش های تعمیر و نگهداری وسائل نقلیه، این بار با آموزش تصویری پیاده و سوار کردن محفظه دریچه گاز، ریل سوخت، حسگرها و عملگرهای الکترونیکی موتور خودرو پژو ۴۰۵ با هم همراه می شویم تا با نحوه صحیح باز و بسته کردن آن ها آشنا شویم.

نکات ایمنی

سوئیچ خودرو را در وضعیت خاموش (off) قرار دهید.

قبل از انجام هر کاری کابل اتصال بدنه  ( منفی ) باتری را جدا نمایید.

از پاشیده شدن سوخت جلوگیری به عمل آورید.

در نزدیکی محل کار خود تابلوی « از ایجاد شعله خودداری نمایید » را قرار دهید.

از در دسترس بودن کپسول آتش نشانی مناسب اطمینان حاصل نمایید.

توجه:

در صورتی که قصد پیاده کردن کامل موتور را دارید بهتر است برای سهولت در انجام کار، مجموعه های فوق را پس از پیاده نمود موتور، از روی موتور باز نمایید.

باز کردن محفظه دریچه گاز

برای بازکردن محفظه دریچه گاز به ترتیب زیر عمل کنید:

مرحله ۱

کابل اتصال بدنه ( منفی ) باتری را جدا کنید.

مرحله ۲

شلنگ های تهویه بخارات روغن محفظه لنگ ( PCV ) را از محفظه دریچه گاز جدا نمایید.

نتیجه تصویری برای باز کردن دریچه گاز

مرحله ۳

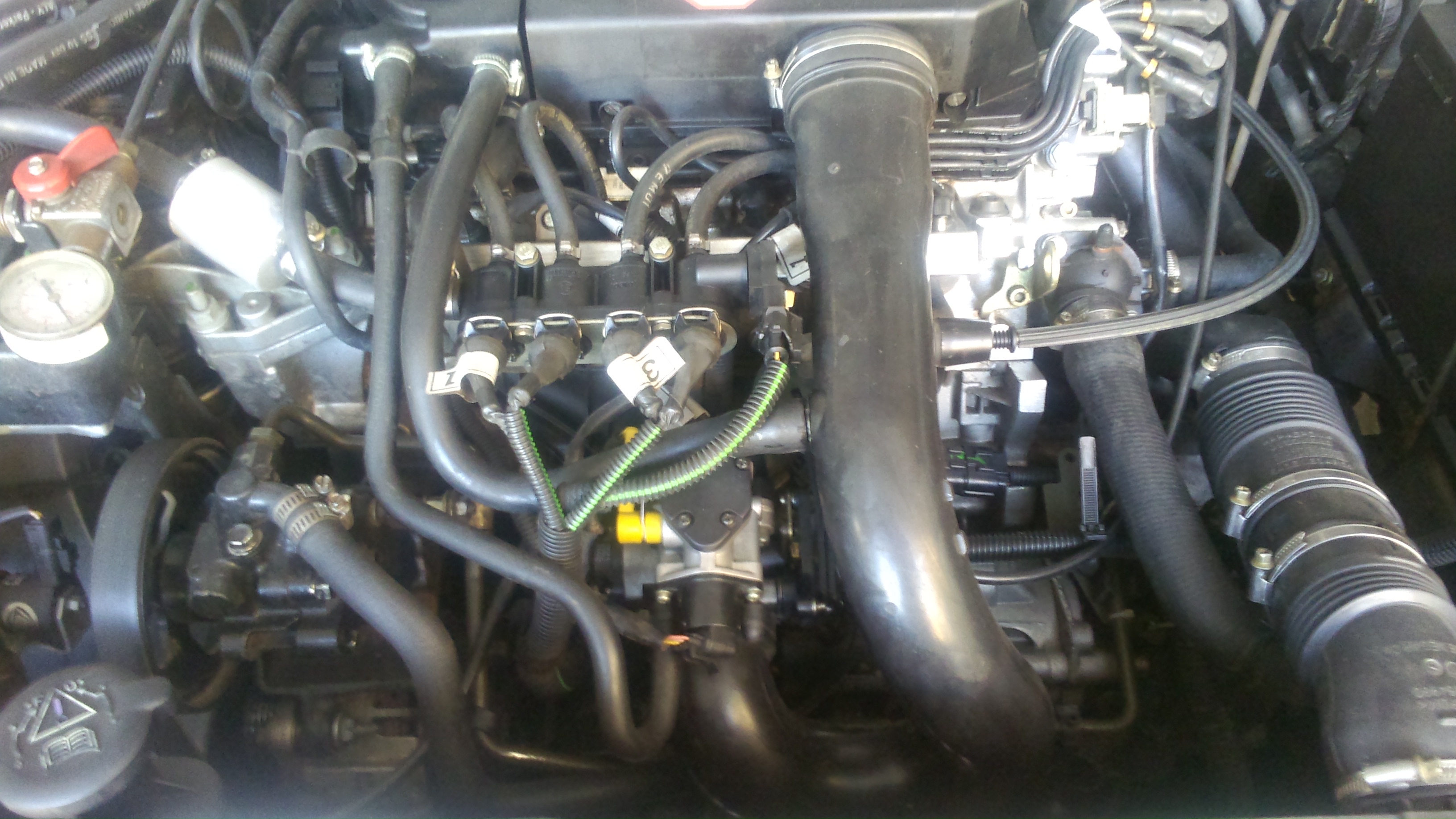

کانال هوای ارتباطی مابین محفظه هواکش و محفظه دریچه گاز را از روی محفظه دریچه گاز جدا کنید.

مرحله ۴

اهرم گاز را از اتصال دریچه گاز جدا نمایید.

نتیجه تصویری برای باز کردن دریچه گاز

مرحله ۵

کانکتورهای حسگر موقعیت دریچه گاز، موتور مرحله ای دور آرام، گرم کن دریچه گاز ( در صورت وجود ) و حسگر دمای هوای ورودی را از محفظه دریچه گاز جدا نمایید.

نتیجه تصویری برای باز کردن دریچه گاز

مرحله ۶

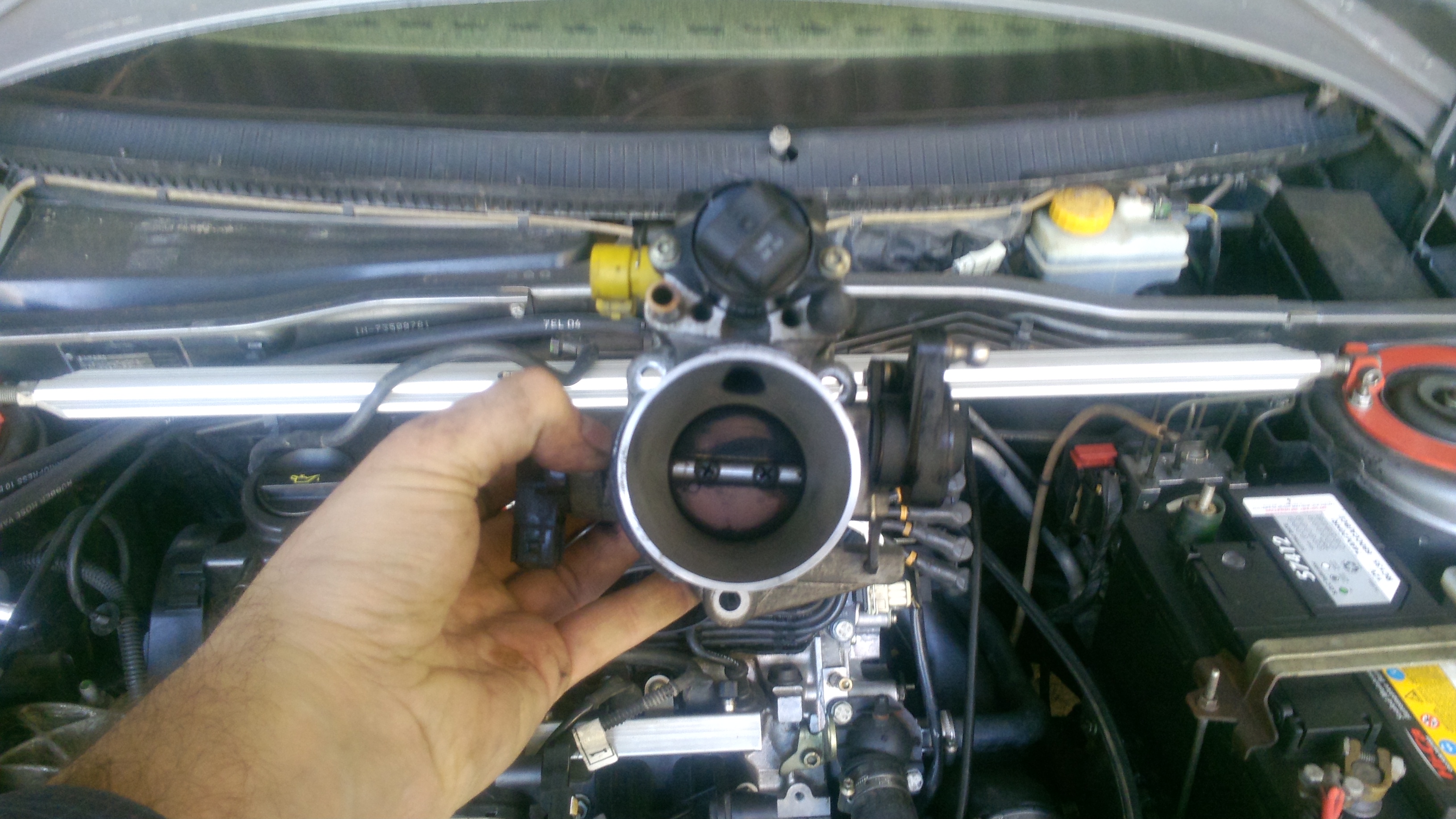

پیچ های اتصال محفظه دریچه گاز به مانی فولد ورودی ( هوا ) را باز کنید و محفظه دریچه گاز را از مانی فولد ورودی جدا نمایید.

توجه

برای بستن محفظه دریچه گاز عکس مراحل بازکردن آن عمل کنید .

هنگام بستن، از یک اورینگ نو برای آب بندی مابین محفظه دریچه گاز و مانی فولد استفاده نمایید.

پیاده کردن ریل سوخت پژو ۴۰۵

مرحله ۷

ریل سوخت یک پارچه با مانی فولد ورودی

در برخی از موتورها ریل سوخت به همراه مانی فولد ورودی یک مجموعه واقع شده است. برای اطلاع از نحوه بازکردن این نوع ریل سوخت به دستورالعمل پیاده و سوار کردن مانی فولد ورودی رجوع نمایید.

پیاده نمودن ریل سوخت مجزا

برای پیاده نمودن ریل سوخت مجزا به شیوه زیر عمل نمایید:

مرحله ۸

فیوز پمپ بنزین را جدا نمایید.

مرحله ۹

فشار ریل سوخت را تخلیه نمایید به این منظور موتور را روشن کنید و اجازه بدهید در دور آرام کار کند تا خاموش شود.

کابل اتصال بدنه ( منفی ) باتری را جدا نمایید.

مرحله ۱۰

کانکتورهای انژکتور را جدا نمایید.

نتیجه تصویری برای باز کردن دریچه گاز

مرحله ۱۱

شلنگ خلاء متصل به رگلاتور سوخت را که در انتهای ریل سوخت نصب شده است جدا نمایید ( در مدل های مجهز به رگلاتور ریل سوخت ).

مرحله ۱۲

شلنگ های تغذیه و برگشت سوخت، ریل سوخت را جدا نمایید.

نتیجه تصویری برای باز کردن ریل سوخت

مرحله ۱۳

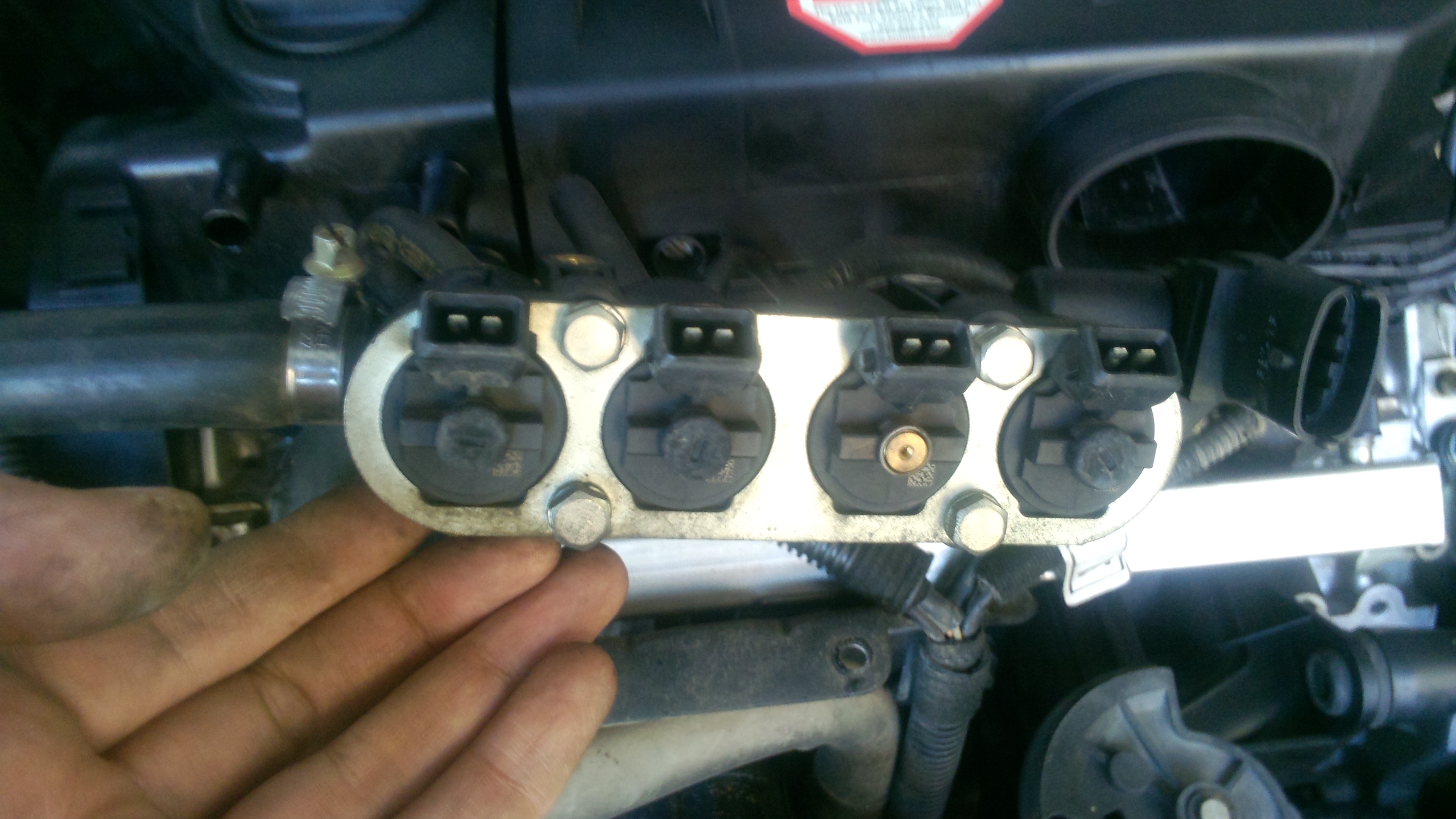

قطعاتی را که مانع از دسترسی آسان به ریل سوخت می شوند باز کنید و پیچ های اتصال ریل سوخت به مانی فولد را باز نمایید.

مرحله ۱۴

مجموعه ریل سوخت را به همراه انژکتورها بیرون بکشید.

آموزش تصویری شستشوی دریچه گاز و مپ سنسور جنتو

خوب امروز میخوام راجع به یه کار که تاثیر زیادی روی درست کار کردن و یا درست راه رفتن و شتاب ماشینتون بزاره صحبت کنم
اسپری درچه گاز!!!
این کارو توی نمایندگی ها انجام میدن و میگن ارور سنسور مپ هم باهاش برطرف میشه و هزینه ی ۴۵تومنی ازتون دریافت میکنن که به راحتی میتونید خودتو این کارو انجام بدید

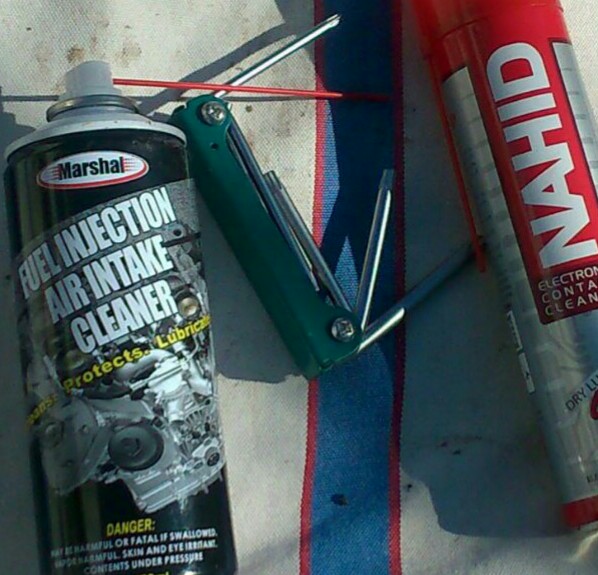

اول یه اسپری دریچه گاز بگیرید بنا به مدلش ۱۰-۱۵ قیمتشه

نتیجه تصویری برای باز کردن دریچه گاز

مرحله ی دوم باز کردن استرس بار و لوله ی ورودی هواس که با فلش نشون داده شده

نتیجه تصویری برای باز کردن دریچه گاز

مرحله بعدی باز کردن رابطه ی بین دریچه گاز و فیلتر هواتونه که معلومش کردم با فلش پیچاشو باز کنید

خوبحالا با فلشدریچهیورودی گاز رو نشون دادم

تصویر مرتبط

اول ماشین روتوی حالت خاموش یه اسپری بگیرید توی دریچه و بلافاصله با یه دست مال تمیز بدون پرز باشه حتما کاملا تمیز کنید بعد اینکه کاملا تمیز شد از یکی از دوستاتون کمک بگیرید که بره پشت فرمونو استارت بزنه ازش بخواین دور موتور رو بار اول روی ۲ نگه داره و شما هم ۲ بار خیلی آروم اسپری کنید داخل دریچه و گاز رو روی ۲ نگه داره حدود ۱۰ ثانیه بعد دورموتور رو ببره روی ۴ و شما چندین بار با فشار بالا اسپری کنید داخل دریچه زمانی که اسپری میکنید موتوجه میشد در زمان اسپری ماشین میخواد خاموش شه قطع کنید و بعد از نفس گرفتن ماشین نهایتا ۲ ثانیه دوباره این کارو انجام بدید این کارو ۴ بار با دور موتور ۴ انجام بدید بعد اسپری رو قطع کنید البته سعی کنید محیط باز باشه بعد این کار دور موتور رو بگید بیاره پاینن رو ۲ نگه داره و میبینید دود سفید بیرون میاد که عادیه و گاز رو نگه دارین تا دود سفید تموم شه حالا خاموش کنید و قطعات باز شده رو درس ببندید حالا دریچه گازتون تمیز شده و شستشوی داخلی داده و تاثیرشو توی را رفتن ماشینتون میبینید
